Pionowa pompa szlamowa
>
|
| Miejsce pochodzenia | Syczuan, Chiny |
| Nazwa handlowa | horizontal-slurrypump.com |
| Orzecznictwo | ISO9001 |
| Numer modelu | OEM |
| Dokument | Broszura produktu w wersji PDF |

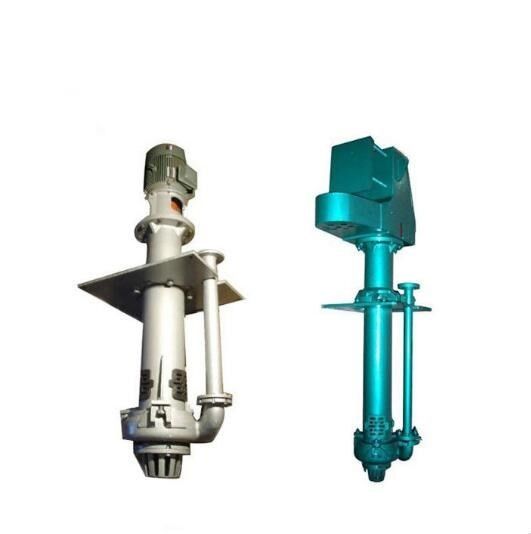

Przemysłowa pompa szlamowa z długim wałem / pompa piaskowa do zasysania szlamu ściernego
cechy produktu
W pełni wyłożone elastomerem lub wyposażone w twardy metal
Półotwarty wirnik z podwójnym ssaniem
Brak zanurzonego łożyska lub uszczelnienia
Dostępny opcjonalny wirnik wpuszczany i mieszadło ssące
Modele MPV są wyposażone w pełne pokrycie gumowe zapewniające odporność na korozję
Może pracować przy niewystarczających obciążeniach ssących
Zakres parametrów
| Nazwa | Pionowa pompa szlamowa serii ZJL |
| Głowa | 4 ~ 60m |
| Pojemność | 6 ~ 364m³/godz |
| Rozmiar rozładowania | 40mm ~ 200mm |
| Rozmiar wlotu | 50mm ~ 250mm |
| Maksymalna wydajność | 70% |
| NPSH | 1,4m ~ 3,5m |
| Dopuszczalna maksymalna moc silnika | 315 kw |
| Średnica |
200mm ~ 470mm |
Opis produktu
Pionowe pompy szlamowe serii ZJL to jednostopniowe, jednostopniowe, odśrodkowe pompy szlamowe.Pompy serii ZJL są zgodne z teorią płynów dwufazowych i skonstruowane zgodnie z zasadą minimalizacji strat całkowitych.Geometryczny kształt elementów jego kanału przepływowego jest odpowiedni do warunków przepływu medium.W ten sposób zmniejsza się strata hydrauliczna między częściami, w których występują wiry i uderzenia, tak że zmniejsza się ścieranie elementów kanału przepływu;zwiększa się wydajność wody;odgłosy pracy i wibracje są zmniejszone.Stop o wysokiej zawartości chromu, który ma wysoką odporność na zużycie, korozję i uderzenia, jest stosowany w elementach kanałów przepływowych w celu poprawy żywotności.
Materiał
|
Opis |
Standardowy materiał |
Opcje materiałów |
|
Wał |
4140 stal miękka |
Dostępne na żądanie |
|
Obudowa łożyska |
Żeliwo |
|
|
Kolumna |
stal miękka |
|
|
Filtr górny |
Guma |
Żeliwo |
|
Dolny filtr siatkowy |
Żeliwo |
|
|
Tylna wyściółka |
27% chromowane białe żelazo |
|
|
Obudowa pompy |
27% chromowane białe żelazo |
Białe żelazo pokryte gumą |
|
Wirnik |
27% chromowane białe żelazo |
Guma |
|
Rura odprowadzająca |
stal miękka |
Gumowana stal miękka / kompozyt |
|
Płyta adaptera |
stal miękka |
|
Parametr techniczny
|
Model
|
Wydajność czystej wody |
Silnik wspomagający
|
|||||
|
Prędkość obrotowa N |
Przepływ Q |
Głowa H |
Moc wału Rocznie |
skuteczność η |
|||
| r/min | (m³/godz.) | M | kw | % | |||
|
150ZJL-A35 |
980 |
198 | 17,9 | 15.3 | 63.1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13.2 | 17,5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66,8 | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66,8 | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66,8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42.2 | 39,4 | 58,9 | ||||
| 239 | 34.1 | 45 .1 | 54,2 | ||||
|
970 |
76 | 22,9 | 9.6 | 54.1 |
Y200L1-6 V1 380V 18,5kw |
||
| 124 | 18.9 | 11.8 | 58,9 | ||||
| 160 | 15.3 | 13,5 | 54,2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46,8 | 26,8 | 52,6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41,6 | 31.0 | 56,5 | ||||
| 157 | 36,5 | 33.2 | 52,3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52,6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12.4 | 7.1 | 56,5 | ||||
| 122 | 8.4 | 8.7 | 52,3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52,3 | 23.1 | 42,7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45,8 | 26.4 | 45,8 | ||||
| 120 | 43,4 | 28,8 | 45,6 | ||||
|
970 |
50 | 23.4 | 6.9 | 42,7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20,5 | 7.9 | 45,8 | ||||
| 80 | 19.4 | 8.6 | 45,6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34,7 | 8.2 | 43,7 |
Y180M-4 V1 380V 18,5kw |
|
| 58 | 31,9 | 9.7 | 51,9 | ||||
| 98 | 26.0 | 13.4 | 51,7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43,7 |
Y132M2-6 V1 380V 5,5kw |
||
| 38 | 13.6 | 2.7 | 51,9 | ||||
| 64 | 11.1 | 3.7 | 51,7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58,3 | 16,5 | 29,9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37,9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29,9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16,5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42,7 | 15.7 | 31.2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37,8 | 18.7 | 39,4 | ||||
| 85 | 29,3 | 20.7 | 33,5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16,9 | 5.6 | 39,4 | ||||
| 57 | 13.1 | 6.2 | 33,5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34,9 |
Y112M-4 V1 380V 4kw |
|
| 24,7 | 9.2 | 1.6 | 38,6 | ||||
| 38,0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0,4 | 34,9 |
Y90L-6 V1 380 V 1,1 kW |
||
| 15.6 | 3.7 | 0,4 | 38,6 | ||||
| 24.0 | 2.4 | 0,5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23,7 | 42,9 | 12.8 | 27,3 |
Y180L-4 V1 380V 22kw |
|
| 42,3 | 34,3 | 13.7 | 33,8 | ||||
| 47,6 | 30,5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27,3 |
Y160M-6 V1 380V 7,5kw |
||
| 28.3 | 15.3 | 4.1 | 33,8 | ||||
| 31,8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21,5 | 2.3 | 26.1 |
Y132S-4 V1 380V 5,5kw |
|
| 18.4 | 19.0 | 2.6 | 36,6 | ||||
| 22,9 | 16.8 | 2.8 | 37,6 | ||||
|
910 |
6.6 | 9.2 | 0,6 | 26.1 |
Y90L-6 V1 380 V 1,1 kW |
||
| 12 | 8.1 | 0,7 | 36,6 | ||||
| 14,9 | 7.2 | 0,7 | 37,6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27,9 |
Y112M-4 V1 380 V 4,0 kW |
|
| 20.3 | 15.3 | 2.0 | 42,4 | ||||
| 25,9 | 14.1 | 2.2 | 44,6 | ||||
|
910 |
6.0 | 6.8 | 0,4 | 27,9 |
Y90L-6 V1 380 V 1,1 kW |
||
| 12.8 | 6.1 | 0,5 | 42,4 | ||||
| 16.4 | 5.6 | 0,6 | 44,6 | ||||
