Pozioma pompa odśrodkowa
>
|
| Miejsce pochodzenia | Syczuan, Chiny |
| Nazwa handlowa | horizontal-slurrypump.com |
| Numer modelu | OEM |
| Dokument | Broszura produktu w wersji PDF |

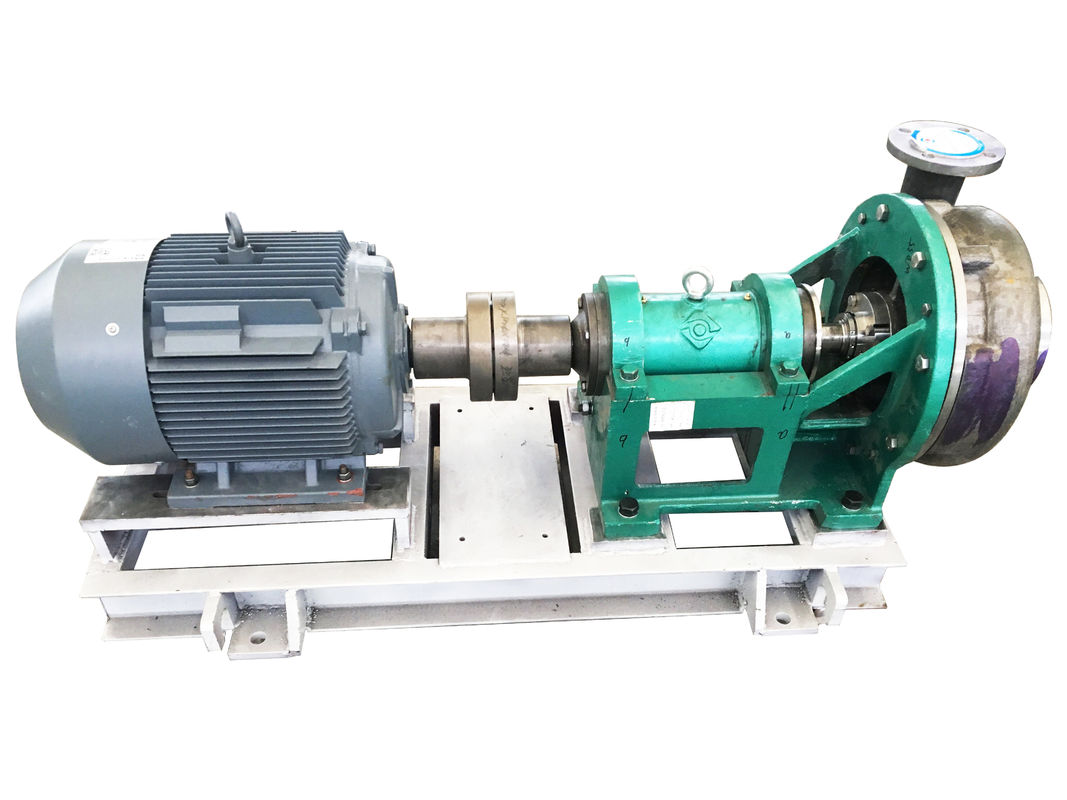

Pozioma pompa odśrodkowa o dużej wydajności Pojedyncza ssąca dzielona obudowa Zasilanie elektryczne
Opis produktu
Pompy serii WD to poziome pompy odśrodkowe odporne na korozję, z obszernym kanałem przepływowym wirnika i doskonałą wydajnością hydrauliczną.Tylna osłona wirnika jest wyposażona w tylne ostrze, które może zmniejszyć wyciek mediów.Aby przywrócić wydajność pompy, gdy elementy kanału przepływowego są zużyte i skorodowane, urządzenie do regulacji osiowej jest wyposażone w regulację odległości między wirnikiem a korpusem pompy.Zmienne typy uszczelnień wału (w tym uszczelnienie mechaniczne, uszczelnienie dynamiczne + uszczelnienie dławnicy, uszczelnienie dynamiczne + uszczelnienie typu K) są przystosowane do spełnienia wymagań uszczelnienia wału dla przenoszenia zmiennych mediów
Struktura
| *1 | Śruba blokująca | *8 | Komora wirnika imadła | 15 | Pokrywa łożyska przedniego | 22 | Miska olejowa | *29 | Rękaw |
| 2 | Uszczelka | 9 | O-ring | *16 | Łożysko przednie | 23 | Nakrętka regulacyjna | 30 | Pierścień uszczelniający wodę |
| *3 | Nakrętka wirnika | *10 | Wirnik zastępczy | 17 | Korpus łożyska | 24 | Śruba regulująca | 31 | Podsadzkarz |
| 4 | O-ring | *11 | Komora pakowania | 18 | Wspornik łożyska | 25 | Wspornik korpusu łożyska | 32 | O-ring |
| *5 | Wirnik | 12 | O-ring | *19 | Łożysko tylne | *26 | oś | *33 | Klucze |
| *6 | Korpus pompy | 13 | Dysza wody płuczącej | 20 | Osłona tylnego łożyska | 27 | Osłona tarczy | ||
| 7 | O-ring | 14 | Płyta zatrzymująca wodę | 21 | Klucz | 28 | Dławik |
Pokaz produktów
Zakres specyfikacji
|
|
Model: Pompa odśrodkowa serii WD |
| Rozmiar rozładowania: 40 mm ~ 200 mm | |
| Rozmiar wlotu: 50 mm ~ 250 mm | |
| Wydajność: 8 ~ 800 m³/godz | |
| Głowa: 10 ~ 90 m | |
| Maksymalna wydajność: 70% | |
| NPSH: 1,4m ~ 4,5m | |
| Dopuszczalna maksymalna moc silnika: 315 kw | |
| Wirnik | Dozwolony maksymalny rozmiar cząstek: 20 mm |
| Łopatki: 5/6 | Rodzaj uszczelnienia: uszczelnienie mechaniczne/uszczelnienie dynamiczne/uszczelnienie opakowania |
| Typ: zamknięty/półotwarty | Waga pompy: do 3000 kg |
| Materiał: metal (w zależności od warunków pracy) | Obroty: 1450 obr./min |
Stosowanie
1. Used w różnych gałęziach przemysłu, takich jak przemysł chemiczny, hutniczy, elektroenergetyczny, papierniczy, spożywczy, farmaceutyczny i włókien syntetycznych.
2. Przewoź żrące i ścierne płynne media, które zawierają nie więcej niż 35% ciał stałych
