Pionowa pompa szlamowa
>
|
| Miejsce pochodzenia | Syczuan, Chiny |
| Nazwa handlowa | horizontal-slurrypump.com |
| Orzecznictwo | ISO9001 |
| Numer modelu | OEM |
| Dokument | Broszura produktu w wersji PDF |
Heavy Duty Długa gwarancja Serwis Pompa z pionowym wałem Pompa do wydobywania piasku z płytą nośną
Rysunek struktury
| 1 | Obudowa spiralna | 2 | wsparcie | 3 | Baza silnika |
| 4 | Wirnik | 5 | Lewa płyta podporowa | 6 | Rura odprowadzająca |
| 7 | Tylna płyta liniowa | 8 | Korpus łożyska | 9 |
Prawa płyta podporowa |
Podsumowanie produktu
A.Pionowe pompy szlamowe serii ZJL to jednostopniowe, jednostopniowe, odśrodkowe pompy szlamowe.
B.Pompy serii ZJL są zgodne z teorią płynów dwufazowych i skonstruowane zgodnie z zasadą minimalizacji strat całkowitych.
C.Geometryczny kształt elementów jego kanału przepływowego jest odpowiedni do warunków przepływu medium.
D.Materiał o wysokiej odporności na zużycie, korozję i uderzenia jest stosowany do elementów kanału przepływowego w celu poprawy żywotności.
Parametr
|
Model |
Wydajność czystej wody |
||||
|
Prędkość obrotowa n |
Przepływ Q |
Głowa H |
Moc na wale Pa |
Efektywność η |
|
|
150ZJL-A35 |
590-980 |
119-364 |
4,4-17,9 |
3,9-15,3 |
63,1-68,1 |
|
100ZJL-A36 |
970-1480 |
76-239 |
15,3-51,1 |
9,6-32,1 |
54,1-58,9 |
|
80ZJL-A33 |
970-1480 |
42-157 |
8,1-48,6 |
8,7-33,2 |
52,3-56,5 |
|
65ZJL-A38 |
970-1470 |
50-120 |
19,4-52,3 |
6,9-28,8 |
42,7-45,8 |
|
65ZJL-A30 |
960-1470 |
25-98 |
11.1-34.7 |
2,3-13,4 |
43,7-51,9 |
|
50ZJL-A40 |
970-1470 |
21-65 |
16,5-58,3 |
5,5-22,1 |
29,9-34,1 |
|
50ZJL-A36 |
970-1470 |
36-85 |
13,1-42,7 |
4,7-20,7 |
31,2-39,4 |
|
50ZJL-A20 |
910-1440 |
10,8-38 |
4,3-10,7 |
0,4-2 |
31,2-38,6 |
|
40ZJL-A35 |
970-1470 |
15,8-47,6 |
13,6-42,9 |
3,8-14,1 |
27,3-33,8 |
|
40ZJL-A25 |
910-1440 |
6,6-22,9 |
7,2-21,5 |
0,6-2,8 |
26,1-37,6 |
|
40ZJL-A21 |
910-1140 |
6,0-9,5 |
6,8-17 |
0,4-2,6 |
27,9-44,6 |

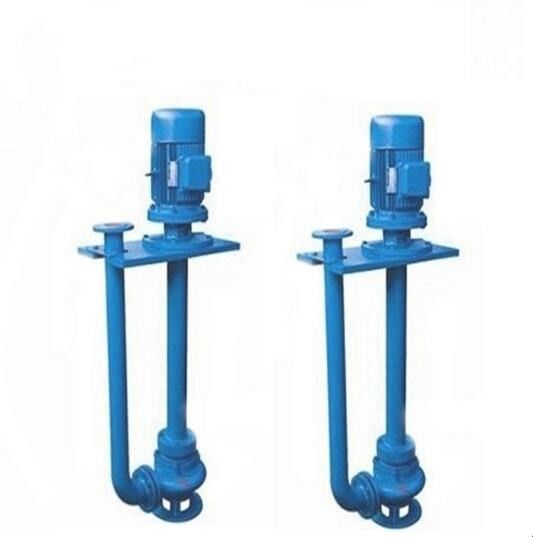

Zdjęcie produktu i szczegóły
Rysunki instalacyjne
